Существующие типы и аппаратные особенности ТВ-тюнеров

Сегодня компьютерным ТВ-тюнером трудно уже кого-то удивить, устройство стало настолько распространенным, что, наверно, каждый 2-3 пользователь имеет его в своем домашнем компьютере. Спрос, как известно, рождает предложение, а поэтому на прилавках магазинов можно увидеть множество моделей тюнеров, выпускаемых самыми различными производителями. Правда, несмотря на все это разнообразие, большинство из них очень похожи друг на друга, реализуя схожую функциональность.

http://pctuner.ru/plug-e-overview.html

Например, скажите, какой современный ТВ-тюнер не имеет функции записи видео и скриншотов, режима просмотра таймшифт и планировщика заданий? Да по сути никакой, за исключением автономных моделей, которые, в общем-то, и компьютерными можно назвать с большой натяжкой. Конечно же, кроме этих стандартных функций есть и множество других дополнительных, которые реализуются преимущественно за счет более функционального программного обеспечения, однако, сейчас разговор не об этом.

В данной статье мы попробуем разобраться в аппаратном различии компьютерных ТВ-тюнеров представленных на рынке. При этом обратим внимание на существующие типы устройств и электронные компоненты, применяемые производителями. Эта информация будет полезна всем, кто собирается приобрести компьютерный ТВ-тюнер, либо просто хочет быть в курсе применяемых в настоящее время технологий.

Типы ТВ-тюнеров и разновидности интерфейсов.

Выбирая ТВ-тюнер для настольного компьютера, по большому счету, сегодня приходится выбирать между PCI и USB2.0 интерфейсами, поскольку все остальные, либо устарели, либо наоборот являются слишком новыми и пока не распространенными.

Например, интерфейс PCI-Express x1, на который до сих пор возлагаются большие надежды, несмотря на свое существование в течение уже нескольких лет, так и не получил широкого распространения. А поэтому, несмотря на анонсы подобных ТВ-тюнеров в новостях, реально их в продаже не найти. Во всяком случае, так дела обстоят на момент написания данной статьи.

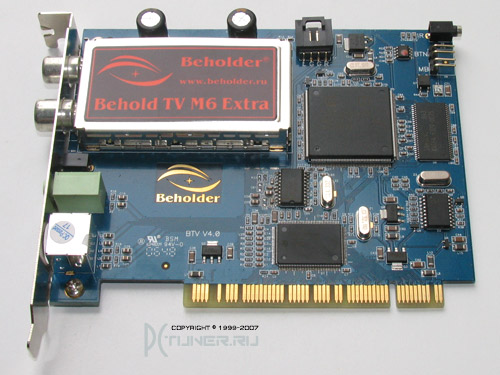

Полноразмерный ТВ-тюнер, обычный PCI интерфейс.

Наиболее массовыми, как и несколько лет назад, являются PCI тюнеры. Среди преимуществ таких устройств - относительная простота, невысокая стоимость и хорошая функциональность. При этом надо сказать, что в магазинах можно встретить полноразмерные и низкопрофильные PCI тюнеры, которые отличаются высотой печатной платы. Размеры последних предусматривают установку в обычные и малогабаритные компьютерные корпуса, имеющие малую глубину. Специально для этого они иногда даже снабжаются дополнительной низкопрофильной планкой.


Низкопрофильный ТВ-тюнер, обычный PCI интерфейс.

Далее на снимке вы можете видеть пример "лежачего" малогабаритного mATX корпуса, внутрь которого можно установить только низкопрофильный ТВ-тюнер. В случае если вы обладаете обычным компьютерным корпусом, например формата ATX, то при выборе PCI тюнера можно не обращать внимания на размеры платы.


Малогабаритный mATX корпус для ПК.

Несмотря на задержку с выпуском на рынок PCI-Express x1 тюнеров, нет сомнений, что однажды они все же появятся, и будут лежать на прилавках магазинов рядом с обычными PCI моделями. Представив эту ситуацию, наш выбор ТВ-тюнера между PCI и PCI-Express x1 моделью может определяться следующими факторами:

• Наличием в компьютере свободного PCI или PCI-Express x1 слота для установки тюнера.
• Наличием и без того большого числа обычных PCI устройств, что может сказаться на конфликтах оборудования. Переход на шину PCI-Express интересен тем, что она последовательная и не имеет прерываний, с каждым устройством идет персональная работа.
• Возможными аппаратными или программными недоработками PCI-Express x1 устройств, которые могут обнаружиться на начальном этапе. Все же шина новая, кто знает, какие сюрпризы нас ожидают.
• Дополнительными аппаратными функциями, для которых у высокоскоростной шины PCI-Express хороший потенциал.
• Фирмой производителем, а как следствие функциональностью программного обеспечения.
• Конечно же, стоимостью ТВ-тюнера.

Существует мнение, что внутреннему компьютерному ТВ-тюнеру не нужен интерфейс PCI-Express x1, дескать, ему с головой достаточно и обычного PCI. Может быть это и так, для простых ТВ-тюнеров пропускной способности PCI интерфейса достаточно. Однако кто сказал, что в будущем производители захотят ограничиваться выпуском "простых" ТВ-тюнеров? Может быть наоборот, развитие аппаратной функциональности ТВ-тюнеров сдерживает пропускная способность шины? Например, представьте какой заманчивой может оказаться возможность платы PCI-Express x1 выводить не один, а сразу несколько качественных видеопотоков! Для тех применений, где раньше могла потребоваться установка нескольких ТВ-тюнеров, теперь достаточно будет одного.


Низкопрофильный ТВ-тюнер, PCI-Express x1 интерфейс.

В то время как будущее интерфейсов внутренних ТВ-тюнеров находится в некотором подвешенном пока состоянии, за минувшие несколько лет совершенно не поменялся внешний USB2.0 интерфейс. Может быть, отчасти, именно это обстоятельство стало толчком для более интенсивного развития USB2.0 тюнеров. Читатели, отслеживающие новости наверно уже заметили, что новых компьютерных ТВ-тюнеров с этим более универсальным интерфейсом появляется отнюдь не меньше. Правда, просматривается при этом и другая тенденция - производители последнее время озабочены минимизацией размеров таких устройств, нежели наращиванием их функциональности. В отдельных случаях, ради уменьшения размеров, USB2.0 тюнеры лишаются видеовходов и подвергаются упрощению элементной базы.


Миниатюрный гибридный ТВ-тюнер, USB2.0 интерфейс.

Безусловно, присутствуют на рынке USB2.0 модели ТВ-тюнеров абсолютно не уступающие по функциональности лучшим внутренним представителям, однако их стоимость несколько выше. Как не крути, а корпус тюнеру нужен, плюс разработчикам приходится думать об ограниченном пространстве и о низком энергопотреблении, что выливается в использование более компактных и современных радиоэлементов, а это в свою очередь неизбежно сказывается на стоимости устройства. Поэтому если вам нужен качественный ТВ-тюнер, обладающий универсальным USB2.0 интерфейсом и хорошей функциональностью, то лучше сразу смириться с мыслью, что придется потратить немного больше денег, чем этого потребовала бы аналогичная внутренняя модель.


Полнофункциональный ТВ-тюнер, USB2.0 интерфейс.

В случае, когда особая универсальность не важна, а просто необходим ТВ-тюнер для использования на ноутбуке, стоит обратить внимание на PCMCIA модели. Они так же являются весьма компактными и их функциональность обычно очень близка к внутренним PCI моделям. Кроме этого, они часто используют схожую элементную базу, а поэтому обеспечивают аналогичное качество и невысокую загрузку процессора при работе. Стоит напомнить, что среди прочих отличий, USB2.0 тюнеры более требовательны к ресурсам компьютера, поэтому если у вас ноутбук не очень современный, то это еще один аргумент в пользу PCMCIA модели.


Полнофункциональный гибридный ТВ-тюнер для ноутбука, PCMCIA интерфейс.

Если производить дальнейшее сравнение PCMCIA и USB2.0 тюнеров, то функционально они могут быть очень похожими. Их аппаратные возможности зависят в первую очередь от конкретно взятой модели, а не от интерфейса. Но стоит сказать, что в редких случаях те и другие могут не работать с отдельными моделями ноутбуков. Для PCMCIA тюнеров это связано с возможным перегревом, вероятность которого достаточно велика в случае не совсем удачного расположения радиатора процессора/видеокарты или других греющихся элементов вблизи соответствующего порта внутри ноутбука. Как видите на следующем снимке, PCMCIA тюнер практически полностью "утапливается" внутрь корпуса ноутбука, поэтому, в принципе, ничего удивительного в том, что в отдельных случаях ему может быть там очень горячо.

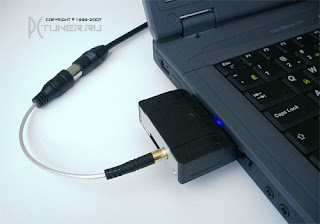

ТВ-тюнер с интерфейсом PCMCIA в рабочем состоянии.

Что касается USB2.0 тюнеров, то они могут оказаться неработоспособными в некоторых случаях из-за несоответствия портов отдельных моделей ноутбуков требованиям. В частности известны случаи, когда USB2.0 порт ноутбука не выдавал требуемой ТВ-тюнеру мощности для питания. В данной ситуации может оказаться полезным дополнительный USB-кабель питания, который прилагается с некоторыми моделями тюнеров. Еще одна причина неработоспособности USB2.0 тюнера может заключаться в низкоскоростном типе портов ноутбука, соответствующих спецификации USB1.1.

Разуметься, последняя причина актуальна лишь для устаревших моделей ноутбуков.

Для полноты обзора стоит упомянуть про существование комбинированных устройств, сочетающих видеокарту и ТВ-тюнер. Сейчас это PCI-Express и AGP карты, но раньше выпускались PCI и ISA. По большому счету, сегодня это уже экзотика, подобные устройства найти в продаже практически не возможно. Связано это с несколькими причинами. Во-первых, из-за высокой стоимости 3D ускорителей, комбинированные ТВ-тюнеры имеют не самые приятные цены, а поэтому спрос на них всегда был и остается очень скромным. Во-вторых, 3D ускорители постоянно совершенствуются, и поменять в дальнейшем комбинированное устройство более затруднительно, нежели просто иметь отдельный ТВ-тюнер и сменить видеокарту. В-третьих, комбинированное устройство - это, прежде всего видеокарта, поэтому функцию приема телевизионных передач иначе как "довеском" не назовешь. Обратите внимание на следующем снимке, какое крошечное пространство на плате отведено ТВ-тюнеру. Ясно дело, что для такого устройства это далеко не главная задача, а поэтому о высоком качестве телеприема и хорошей функциональности тюнера вряд ли может идти речь.


Комбинированное устройство, сочетающее видеокарту и ТВ-тюнер.

Кроме уже рассмотренных разновидностей, существуют автономные внешние ТВ-тюнеры, которые способны работать без включения компьютера. Конечно же, в данном случае, ни о какой установке драйверов и программного обеспечения и речи быть не может, что с одной стороны упрощает использование, но с другой стороны делает такие устройства значительно менее функциональными в сравнении с другими компьютерными ТВ-тюнерами. Например, вы можете сразу забыть про такие полезные функции, как запись видео, таймшифт и прочие.

По сути, для работы автономных ТВ-тюнеров обязательно необходим лишь монитор, который, кстати, успешно может заменять ЖК или плазменная панель, а также проектор. К компьютеру такие ТВ-тюнеры подключаются лишь для упрощения процесса переключения монитора в режим телепросмотра или компьютера, чтобы не пришлось вручную перетыкать каждый раз VGA или DVI кабель. Автономные ТВ-тюнеры с цифровым DVI интерфейсом более редкие, чем с обычным VGA, но иногда их все же можно встретить в продаже.


Автономный ТВ-тюнер в работе с ЖК монитором, VGA интерфейс.

Некоторые современные модели автономных ТВ-тюнеров дополнительно умеют смешивать видеосигнал, накладывая на компьютерное изображение небольшую область с телевизионным видеоизображением. Таким образом, вы можете совместить работу на компьютере с телепросмотром. Однако в любом случае, при этом никакого взаимодействия с самим компьютером не происходит, смешивается лишь видеосигнал, поступаемый с видеокарты.

Классификация ТВ-тюнеров по типу принимаемого сигнала.

Компьютерные ТВ-тюнеры, как и обычные телевизоры, могут отличаться возможностью приема аналоговых и цифровых каналов. Причем бывают - только аналоговые, только цифровые, а также "гибридные" устройства, которые способны работать с аналоговыми и цифровыми каналами одновременно. Однако на этом все дело не заканчивается, каждый из этих типов подразделяется на целые группы поддерживаемых аналоговых и цифровых стандартов вещания. Настало время разобраться во всем этом разнообразии.

Аналоговые ТВ-тюнеры - предназначены для приема эфирных и кабельных аналоговых телеканалов. При выборе такого типа тюнеров следует обращать внимание на поддерживаемые видеостандарты вещания - PAL/SECAM/NTSC. Для России и прочих стран СНГ обязательными являются стандарты PAL и SECAM. Причем необходимо, чтобы ТВ-тюнер умел работать с ними одновременно, поскольку часто в эфире и кабельных сетях производится смешанное вещание телеканалов, часть из которых имеет PAL стандарт, а другая SECAM.

В редких случаях в кабельных сетях телеканалы могут иметь разный не только видеостандарт, но и аудио. Для России и стран СНГ актуальны - D/K и B/G. Лучшие представители современных компьютерных ТВ-тюнеров являются мультистандартными, а поэтому позволяют в индивидуальном порядке назначить каждому каналу видео и аудио стандарты вещания. Иногда такая особенность может скрываться под слоганом "Адаптировано под Российское ТВ-вещание". Однако, при формальном подходе производителя, эта надпись может означать и то, что тюнер сможет принимать только сигнал стандарта SECAM D/K.

Кроме этого немаловажным для некоторых городов и некоторых кабельных операторов может оказаться присутствующий у ТВ-тюнера стереодекодер телевизионного звука - A2 и NICAM. Если таковой имеется, то обычно производители не стесняются писать об этом на упаковке.


ТВ-тюнер с заявленным NICAM стереодекодером и FM+УКВ приемником.

Достаточно часто аналоговые ТВ-тюнеры могут дополнительно иметь радиоприемник, работающий в FM, а иногда и в УКВ диапазоне. Обычно если радиоприемник работает в расширенном диапазоне частот, то об этом так же не забывают написать на упаковке.

Цифровые ТВ-тюнеры - предназначены для приема телеканалов и радиостанций, транслируемых в цифровом виде. Трансляция может производиться с телевышки, расположенной у вас в городе, по кабельной сети, а также со спутника, находящегося на орбите Земли. Обратите особое внимание, что для каждого из этих трех типов трансляций необходим ТВ-тюнер собственного стандарта!

У нас в России для наземного цифрового вещания был выбран Европейский стандарт DVB-T. Наземным его называют потому, что телевышка, с которой производится трансляция, находится на земле. По планам правительства, полный переход с аналогового вещания на этот цифровой стандарт должен произойти к 2015 году. Однако в крупных городах цифровое наземное вещание существует уже сейчас, и если вы хотите посмотреть что это такое, то необходимо выбирать ТВ-тюнер именно DVB-T стандарта и никакой другой.

Гибридный ТВ-тюнер, способный принимать аналоговые TV-FM и цифровые DVB-T каналы.

Цифровые DVB-T тюнеры уже совсем не редкость, найти их можно практически в любом компьютерном магазине. Причем часто они объединяются с аналоговыми тюнерами, что очень полезно для ближайших нескольких лет. Ведь до 2015 года еще далеко и аналоговое вещание пока более распространено.

Кроме наземного DVB-T вещания в семейство Европейских стандартов DVB (Digital Video Broadcasting) входит DVB-S, предназначенный для цифрового спутникового телевещания и DVB-C для цифрового кабельного телевещания. К сожалению компьютерные ТВ-тюнеры, предназначенные для работы с DVB-C стандартом большая редкость, а жаль, ведь кабельные операторы во многих городах также начали внедрение цифрового вещания. Причем делают это более оживленно, чем эфирные телевизионщики. Например, в Челябинске сейчас в кабельной сети Уралуником транслируют уже более 20 цифровых телеканалов...

Спутниковый DVB-S тюнер, имеющий дополнительно аналоговые видеовходы для оцифровки.

Компьютерные спутниковые тюнеры стандарта DVB-S и нового DVB-S2 купить не проблема, да и стоят они сегодня совсем недорого. Правда, продают их обычно в специализированных магазинах, где собственно можно найти и другое необходимое для них оборудование, в частности спутниковую тарелку, конвертор, мотоподвес и прочие компоненты.

Кроме названых цифровых стандартов существуют другие, используемые в Америке и Японии, но к нам они отношения не имеют, а поэтому останавливаться на них не будем. Те из читателей, кто все же интересуется всеми существующими стандартами, могут найти необходимую информацию в отдельной статье, посвященной цифровому телевидению.

Аппаратное сжатие. Насколько оно необходимо ТВ-тюнеру?

Теперь поговорим об очень модной сейчас тенденции снабжения компьютерных ТВ-тюнеров аппаратными кодировщиками. В принципе, оглядываясь на 5 или даже на 10 лет назад, надо признать, что ТВ-тюнеры и карты захвата видео с аппаратными кодировщиками уже тогда существовали. Однако их завышенные цены не давали шансов завоевать на рынке хоть какую-то популярность, особенно среди обычных пользователей. Сейчас ситуация заметно изменилась, современный уровень технологий обеспечил чипам аппаратного сжатия более доступные цены, а поэтому различные производители компьютерных ТВ-тюнеров стали очень охотно использовать их в своих новых разработках.

Кроме этого, растущей популярности ТВ-тюнеров с аппаратным кодированием мы обязаны выходу мультимедийной операционной системы Windows XP Media Center Edition 2005 (Windows XP MCE), которая работает исключительно с такими тюнерами. Сегодня аналогичный по функциям медиацентр встроен в новую версию обычной операционной системы Windows Vista (в редакцию Home Premium и Ultimate), поэтому можно ожидать, что ТВ-тюнеры с аппаратным сжатием будут еще более востребованы на рынке.

Русскоязычный Windows Media Center, встроенный в ОС Windows Vista.

Часто приходится слышать, как пользователи ругают Билла Гейтса и всех тех, кто придумал обязательное аппаратное кодирование для ТВ-тюнеров. Однако здесь есть небольшое недопонимание. Ведь вас никто не принуждает использовать встроенный Windows Media Center для телепросмотра. Вы, как и ранее, можете использовать в этой новой операционной системе программное обеспечение, поставляемое в комплекте вместе с тюнером. При этом ваш ТВ-тюнер может вовсе и не иметь аппаратного кодировщика! Поэтому не нужно путать. Обязательный аппаратный кодировщик - это не требование операционной системы Windows Vista, а требование лишь одной из ее программ, поставляемых в комплекте.

С другой стороны, стоит ли пренебрегать аппаратным кодированием сегодня, даже если речь не идет об использовании Windows Media Center? Бытующее мнение о том, что, имея мощный современный компьютер, аппаратное кодирование излишне, не совсем правильное. Кто бы чего ни говорил, а популярное сегодня MPEG-2 сжатие - это процесс весьма ресурсоемкий, особенно когда речь идет о кодировании с высоким качеством.

Существующие программные кодировщики для захвата в реальном времени в этот формат, оптимизируются в первую очередь под скорость работы, при этом качеству сжатия отводится уже второй план. К тому же, даже эти оптимизированные на скорость кодировщики расходуют при своей работе львиную долю ресурсов центрального процессора и дисковой подсистемы. Поэтому работать с другими программами во время записи настоятельно не рекомендуется, так как это легко может отразиться на качестве сжатия, на выпадении кадров и на рассинхронизации видео и аудио потоков. В тоже время, используя аппаратный кодировщик, вы можете запускать одновременно с записью даже игры, которые всегда были одними из наиболее требовательных к ресурсам приложений. При этом качество сжатия будет гарантированно высоким.

Аппаратные кодировщики часто предлагают расширенные настройки и аппаратное шумоподавление.

Кстати, даже если вы не собираетесь использовать запись, или планируете записывать видео крайне редко, это не означает, что вам аппаратный кодировщик будет бесполезен. Вспомните про такую полезную функцию телепросмотра, как таймшифт, в основе которой лежит именно запись видео. И к слову сказать, реализация Windows Media Center предусматривает даже простой просмотр телеканалов исключительно в режиме таймшифт, поэтому необходимость аппаратного кодировщика там вполне оправдана.

В завершении хотелось бы добавить, что аппаратный кодировщик ни в коей мере не ограничивает вашей свободы действий. Обычно ТВ-тюнеры с аппаратными кодировщиками, имеют дополнительную возможность записи с применением и программных алгоритмов сжатия, используя установленные в системе кодеки. Таким образом, подобные ТВ-тюнеры лишь увеличивают функциональные возможности и вместе с тем заметно облегчают "жизнь" вашему компьютеру.

Элементная база современных ТВ-тюнеров.

Аналогово-цифровой преобразователь (АЦП) - является неотъемлемой и очень важной частью любого компьютерного ТВ-тюнера, предназначенного для приема аналогового телевидения. Кроме этого, аналогичные чипы могут применяться и на цифровых ТВ-тюнерах, которые оборудованы аналоговыми видеовходами для подключения внешних видео и аудио устройств.

Достаточно распространенным в последние годы было семейство мультистандартных чипов Philips SAA713x, используемых на многих внутренних PCI тюнерах, а также в PCMCIA моделях. Это 9-ти битные АЦП, и поэтому они обеспечивают заметно лучшее качество изображения, чем 8-ми битные чипы прошлого поколения - Conexant Fusion 878A (BT-878) и им подобные. Кроме этого особым отличительным свойством чипов Philips является их весьма качественный декодер SECAM стандарта, в чем можно убедиться из этого сравнения.

АЦП Philips SAA7134HL - наиболее распространенный чип из всего семейства SAA713x.

Названное семейство чипов Philips включает такие разновидности, как - SAA7130, SAA7133, SAA7134, SAA7135. Принципиальных отличий среди них нет, все они имеют интегрированный PCI мост и предназначены для 9-ти битного преобразования аналогового видеосигнала в цифровой. Реальное их различие заключается лишь в звуковых функциях, и следующая табличка наглядно это демонстрирует:

Как видите, наиболее функциональным является чип SAA7135, который в последнее время производители компьютерных ТВ-тюнеров стараются использовать чаще других. Также вполне неплох чип SAA7134, во всяком случае, он реализует все базовые звуковые функции, необходимые большинству пользователей. Однако SAA7135 является все же более предпочтительным, поскольку при оцифровке звука он поддерживает частоту дискретизации до 48 KHz, вместо 32 KHz, как у чипа SAA7134. Кроме этого, возможно, кого-то заинтересуют звуковые эффекты, вроде всяких "звук вокруг", псевдостерео, VirtualDolby, которые есть только у SAA7135.

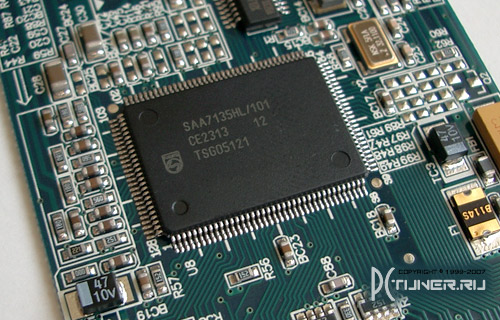

АЦП Philips SAA7135HL/101 - наиболее функциональный чип из всего семейства SAA713x.

К сожалению, на полных обозначениях Philips чипов SAA7135HL/203 и SAA7135HL/101 практически никогда не акцентируют внимание, поэтому зачастую, выяснить, какая модификация установлена на плате ТВ-тюнера, можно лишь подержав ее в руках. Если такая возможность есть, то лучше так и поступить, поскольку между этими чипами есть существенное различие. Циферки, прописанные после слеша, обозначают версию чипа, поддерживающую и не поддерживающую Dolby-эффекты. Если быть более точным, то SAA7135HL/203 - это чип без Dolby-блока, а SAA7135HL/101 - с Dolby-блоком. Только не путайте Dolby-эффекты со всеми остальными звуковыми эффектами, среди которых "Philips Incredible Mono" и "Philips Incredible Stereo". Последние присутствуют в любой модификации SAA7135 чипов.

АЦП Philips SAA7131E - Новый представитель семейства чипов SAA713x.

Иногда на PCI тюнерах можно встретить чип с маркировкой Philips SAA7131E, который так же является 9-ти битным АЦП, функционально наиболее похожим на SAA7135HL, правда без блока эффектов Dolby, но зато с интегрированным демодулятором TDA8290.

Такая интеграция в ряде случаев помогает упростить разработчикам схему компьютерных ТВ-тюнеров, в частности тех, которые используют полупроводниковые ВЧ-блоки производства Philips.

Пик популярности чипов Philips SAA713x пришелся на 2003-2005 годы, но уже в 2006 году их заметно стали вытеснять с рынка новые разработки от компании Conexant Systems, о которых и пойдет речь далее. Однако надо сразу сказать, что и к настоящему времени, ответить на вопрос о том, кто же является лидером среди АЦП, совсем не просто. Дело в том, что Philips SAA713x тоже весьма неплох, а наиболее функциональный SAA7135HL/101 можно и сегодня сопоставить другим более современным чипам-оцифровщикам.

Conexant CX23882 - Представитель новых 10-ти битных АПЦ от Conexant Systems.

Ранее других новых чипов от Conexant Systems, появилось семейство Conexant CX2388x, куда входят такие модификации как - CX23880, CX23881, CX23882 и CX23883. Различие между ними не велико и оно весьма специфично, что вы сами можете видеть из следующей таблицы. Исходя из этого, можно сказать, что для конечного пользователя модификация чипа не имеет значения.

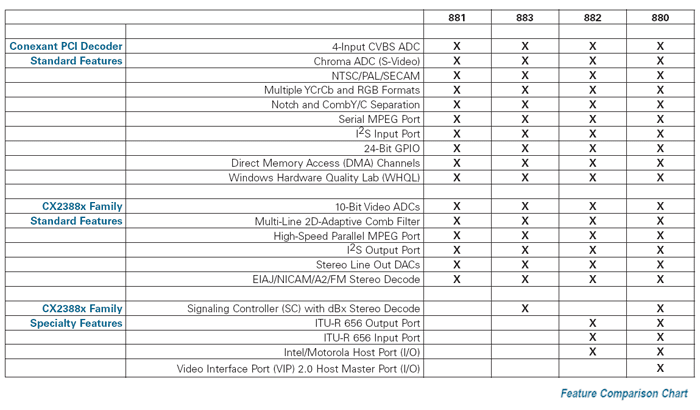

Все семейство CX2388x реализуют 10-ти битное аналого-цифровое преобразование видеопотока, а также имеет интегрированный PCI интерфейс, что упрощает использование в составе внутренних ТВ-тюнеров. В полной мере поддерживаются видеостандарты PAL/SECAM/NTSC и у всех модификаций чипов имеются декодеры стереозвука EIA-J/A2/NICAM/FM. Оцифровка звука может производиться с частотой 48 KHz, что также очень хорошо. А вот какая-либо дополнительная звуковая обработка не предусмотрена, и хотя данный АПЦ является 10-ти битным, что с одной стороны заманчиво, по части звука он менее функционален, чем Philips SAA7135HL.

Более современным и расширенным функционально является семейство Conexant CX2584x, куда входят такие модификации как - CX25840, CX25841, CX25842 и CX25843. Отличия этих чипов заключаются лишь в реализации разных декодеров звука (смотрите следующую таблицу), при этом наиболее функциональным является CX25843, который объединяет в себе все декодеры, существующие в других модификациях CX2584x, таким образом, поддерживая все мировые стандарты.

В отличие от CX2388x, чипы CX2584x не имеют интегрированного PCI моста, что расширяет сферу их применения, но вместе с тем усложняет сборку обычных PCI тюнеров. Именно поэтому CX2584x применяются в составе более сложных устройств, имеющих на плате, например, аппаратный MPEG кодировщик с собственным PCI мостом, либо в USB2.0 тюнерах, где работу этого высокоскоростного универсального интерфейса обеспечивает дополнительный контроллер.

АЦП Conexant CX25843 - наиболее функциональный чип из всего семейства CX2584x.

Сравнивая Philips SAA7135HL с чипом Conexant CX2584x, последний уже не выглядит менее функциональным по части звука, да впрочем, и по части видео тоже. Ведь это 10-ти битный АЦП, работающий с видеостандартами PAL/SECAM/NTSC и поддерживающий частоты дискретизации звука вплоть до 96 KHz при 16 и 24 битах.

Помимо этого, CX2584x имеет регулятор баланса и 3-х полосный эквалайзер с достаточно широкими регулировками звуковых частот, правда возможности наложения пространственных звуковых эффектов здесь по-прежнему не наблюдается.

Дальнейшим развитием семейства Conexant CX2584x стало интегрированное решение в лице Conexant CX23418, которое объединяет аппаратный MPEG-1/2 кодировщик, имеющий собственный PCI мост и 10-ти битный АЦП, реализующий расширенные звуковые возможностями. По сути, новый CX23418 - это ничто иное, как чип, объединяющий в одном корпусе АЦП CX25843 и аппаратный MPEG-1/2 кодировщик CX23416. Позднее мы еще вернемся к рассмотрению возможностей последнего, а пока важно отметить, что без всяких сомнений, новое одночиповое решение способствовало упрощению общей схемы PCI тюнеров с аппаратным кодировщиком, снижению стоимости их производства, да и просто заметной экономии места на печатной плате.

Conexant CX23418 - 10-ти битный АЦП интегрированный с MPEG-1/2 кодировщиком.

Конечно же, мы рассмотрели далеко не все существующие чипы для аналого-цифрового преобразования, однако остальные встречаются более редко, а другие уже просто устарели и в современных ТВ-тюнерах не применяются. Если заглянуть немного в будущее, то, вероятно, совсем скоро мы увидим модели PCI-Express x1 тюнеров, где будет применяться нечто вроде семейства SAA716x от Philips и чипов CX23885-CX23888 от Conexant Systems. Они специально разработаны для устройств, использующих этот современный высокоскоростной интерфейс.

Для тех, кто хотел бы разобраться в качестве оцифровки аналогового видеосигнала 9-ти битными чипами Philips и 10-ти битными чипами Conexant Systems, можно порекомендовать к прочтению отдельную нашу статью, где производится доскональное сравнение качества их изображения на примере сделанных скриншотов. К сожалению, в статье так и небыли сделаны однозначные выводы, поскольку разница ничтожно мала, и, например, при MPEG-2 кодировании сигнала, выявленное преимущество уже становится недостатком. Поэтому выбор чипа в какой-то степени должен определяться тем, для каких целей вам необходим ТВ-тюнер.

Высокочастотный блок (ВЧ-блок) - это еще один очень важный элемент любого компьютерного ТВ-тюнера. Именно ВЧ-блок отвечает за прием телевизионного и радиосигнала. Его чувствительность в первую очередь определяет качество приема, которое будет иметь в конечном итоге ТВ-тюнер.

Традиционный ВЧ-блок производства LG со снятой крышкой.

Современные ТВ-тюнеры используют ВЧ-блоки двух основных типов - это полупроводниковые (силиконовые), выполненные в виде небольшой по размерам микросхемы, и так называемые "традиционные" блоки, имеющие вид жестяной коробки, установленной на плате. Сегодня мнения о том, какой тип ВЧ-блока более предпочтителен, пока расходятся, однако технологии не стоят на месте и полупроводниковые модели благодаря достигнутому качеству приема понемногу вытесняют с рынка традиционные блоки.

Происходит это по нескольким причинам. Во-первых, традиционные ВЧ-блоки более сложны в производстве, обратите внимание на снимок выше, они имеют внутри печатную плату, которую необходимо отдельно изготовить и спаять, поместить в этот жестяной корпус, да еще и настроить вручную витые катушки. Другое дело изготовить микросхему, что менее трудоемко и более дешево. Во-вторых, выпустить партию микросхем, с одинаковыми параметрами проще, нежели выпустить традиционные ВЧ-блоки, параметры которых весьма зависимы от ручной настройки катушек.

В-третьих, традиционные ВЧ-блоки боле громоздки, что сильно затрудняет выпуск малогабаритных устройств.

Миниатюрность полупроводниковых ВЧ-блоков, это весьма значимый фактор.

К сожалению, полупроводниковые ВЧ-блоки тоже не лишены недостатков, например, они более требовательны к "грамотной" разводке печатной платы, и если разработчики компьютерных ТВ-тюнеров отклоняются от рекомендаций, дающихся производителем полупроводникового ВЧ-блока, то результат может быть весьма плачевным. Другим более значимым их недостатком является чувствительность. Особенно первые модели таких чипов и близко не могли сравниться по качеству приема с традиционными представителями. Однако в конце 2005 года на рынке стали появляться компьютерные ТВ-тюнеры, оборудованные полупроводниковыми ВЧ-блоками производства Xceive Inc, которые провозгласили собой совершенно новый качественный уровень.

Тесты ТВ-тюнеров от различных производителей, опубликованные у нас на сайте, показывают, что качество приема ВЧ-блоков от Xceive Inc практически соответствует лучшим моделям традиционных блоков - Philips Mk3 и Mk5. А в некоторых ситуациях даже превосходит их по чувствительности. Что уж говорить про менее качественные традиционные ВЧ-блоки. Похоже, что их время прошло...

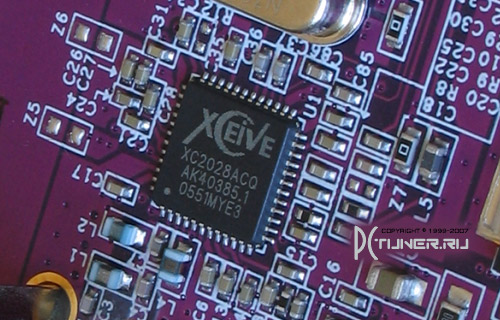

Полупроводниковый ВЧ-блок Xceive XC2028 с возможностью приема TV-FM каналов.

В настоящее время распространены две разновидности ВЧ-блоков от Xceive Inc - это XC2028 и XC3028. Они требует минимум дополнительных электронных компонентов на плате, и даже не нуждаются в экранировке, поскольку инженеры компании уже предусмотрели необходимую защиту от помех внутри этих крошечных микросхем.

Сферы их применения очень схожи, они универсальны и могут принимать как телеканалы PAL/SECAM/NTSC стандартов, так и FM-радиостанции. Но плюс к этому, старшая модель XC3028 имеет дополнительную возможность приема цифровых каналов стандартов: DVB-T, DVB-C, ISDB-T, ATSC. Правда, производители компьютерных ТВ-тюнеров почему-то предпочитают создавать ТВ-тюнеры с ограниченными возможностями, устанавливая на плату демодуляторы лишь для какого-нибудь одного цифрового стандарта. Чаще всего это DVB-T.

На ТВ-тюнерах производства AVerMedia Technologies, Inc. можно увидеть чипы с немного отличающейся маркировкой - XC3018, вместо XC3028. Однако пугаться этого не стоит, это аналогичные по функциональности ВЧ-блоки и качество их приема полностью соответствует.

Полупроводниковый ВЧ-блок Xceive XC3028 с возможностью приема TV-FM и цифровых каналов.

Не так давно компания Xceive Inc. представила разработку нового поколения - XC5000, представляющую собой более универсальное гибридное решение, способное принимать помимо обычных аналоговых телеканалов и радиостанций, цифровые каналы, причем самых разнообразных стандартов: ATSC, OpenCable, DVB-T, DVB-C, ISDB-T, DMB-TH.

Безусловно, это очень заманчиво, наряду с тем, что данный чип позиционируется разработчиками как решение для использования в плоских телевизионных панелях, которые последнее время имеют большие диагонали и нуждаются в особенно высоком качестве приема. Будем надеяться, что эта новая разработка найдет применение и в компьютерных ТВ-тюнерах.

Что касается традиционных ВЧ-блоков, то, как уже было отмечено, наиболее качественными и предпочтительными являются разработки компании Philips в лице моделей Mk3 и Mk5. Они имеют отличную чувствительность приема телеканалов и радиостанций, а, кроме того, обеспечивают великолепное качество изображения и звука. Надо отметить, что качество их изображение немного более "мягкое", чем у полупроводниковых ВЧ-блоков XC2028 и XC3028, однако эта разница незначительна и ее сможет обнаружить далеко не каждый.

Традиционный ВЧ-блок Philips Mk5 без возможности приема FM радиостанций.

Модели компьютерных ТВ-тюнеров не имеющие возможности приема FM радиостанций могут использовать упрощенные ВЧ-блоки Philips Mk3 и Mk5, которые попросту не имеют второго антенного разъема для подключения радиоантенны. Конечно же, качество приема телеканалов от этого никак не страдает.

Обозначение ВЧ-блоков Mk3 и Mk5 условны, на самом деле они всегда имеют более точное обозначение моделей, например для фирменных блоков Philips это может быть:

FM1216ME/I H-3, FM1256/I H-3, FQ1216ME/I H5 и т.д. К сожалению можно обнаружить на рынке ТВ-тюнеры, на которых установлены и не оригинальные ВЧ-блоки Mk3 и Mk5, выпускаемые, например Китайской компанией Huizhou TCL King High Frequency El.Com.Ltd, обозначение которой имеет вид: TCL2002MB-1F, TCL2002MB-33F, TCL MFPE05, TCL MFNM05 и т.д. В принципе чувствительность настоящих ВЧ-блоков Philips и их аналогов, выпускаемых с использованием электронных компонентов Philips и по лицензии компании Philips, очень схожа. Однако иногда качество "китайской" сборки все же дает о себе знать, и поэтому фирменный Philips в общем случае более предпочтителен.

ТВ-тюнер использует ВЧ-блок TCL MFPE05, являющийся аналогом Philips Mk3.

Идентификацию Китайских и оригинальных ВЧ-блоков Philips Mk3 и Mk5 затрудняет наклейка, которую производители внутренних ТВ-тюнеров обычно наклеивают на крышку. Из-за потери товарного вида не каждый решится отрывать ее, чтобы посмотреть на фирменную более маленькую наклейку, содержащую родное обозначение модели ВЧ-блока. Однако есть все же отличительные черты, по которым можно с большой долей вероятности узнать о происхождении.

Китайские ВЧ-блоки Mk3 и Mk5 в отличие от фирменных Philips имеют:

• Скругленные углы корпуса (смотрите фото).
• Немного другую форму антенных входов (не всегда).
• Более матовую поверхность жести (не всегда).
• Отсутствующую выдавленную надпись "PHILIPS" на крышке (не всегда).

Последний признак самый неоспоримый. Его можно в некоторой степени определить на ощупь, ну и конечно, сняв крышку и посмотрев на обратную ее сторону. В дополнение к этому иногда надпись "PHILIPS" печатается жирным черным шрифтом на маленькой наклейке, рядом с обозначением модели ВЧ-блока. А поэтому если верхняя наклейка производителя ТВ-тюнера имеет белый цвет, то надпись из-под нее немного просвечивает и это тоже может служить признаком.


ТВ-тюнер использует ВЧ-блок Philips FM1216ME/I H-5, называемый так же Mk5.

Вот, пожалуй, и все. Мы рассмотрели основные ВЧ-блоки, встречаемые в настоящее время на современных компьютерных ТВ-тюнерах. Если вам на прилавке магазина попался ТВ-тюнер, где установлен полупроводниковый ВЧ-блок, произведенный компанией отличной от Xceive Inc, то лучше повременить с необдуманной тратой денег.

Как минимум стоит посмотреть обзоры, опубликованные у нас и на других сайтах, а также почитать отзывы пользователей. То же самое относится и к традиционным ВЧ-блокам, которые иногда встречаются несколько странной, какой-нибудь узкой или слишком плоской формы, и это тоже должно стать поводом для дополнительного сбора информации.

Кстати еще такой момент, отдельные производители компьютерных ТВ-тюнеров иногда закрывают от посторонних глаз полупроводниковые ВЧ-блоки жестяным экраном. С одной стороны это хорошо, так как создает дополнительную защиту от возможных наводок, но с другой стороны, из-за экрана вы не можете достоверно знать, что именно там спрятано, и поэтому лучше тоже предварительно обратиться к обзорам и отзывам.

Жестяной экран, служащий дополнительной защитой от помех полупроводниковому ВЧ-блоку.

Аппаратные кодировщики (энкодеры) - встречаются более часто на современных ТВ-тюнерах. В настоящее время их развитее идет в основном по MPEG-2 пути. При этом чипы, поддерживающие аппаратное сжатие в MPEG-2 формат, обычно дополнительно поддерживают и MPEG-1 сжатие, которое, впрочем, вряд ли сегодня представляет собой интерес. Более полезным могло бы оказаться MPEG-4 аппаратное кодирование, но существующие в настоящее время чипы, поддерживающие этот алгоритм, не распространены, а, кроме того, они записывают полноразмерное видео в чересстрочном режиме, сводя к минимуму все достоинства этого компьютерного, в первую очередь, формата.

Но не будем о грустном, рассмотрим лучше качественные аппаратные MPEG-2 кодировщики, на которые стоит сегодня ориентироваться. Здесь, как ни странно, соперничают две уже знакомые нам компании - это Conexant Systems и Philips, причем первая имеет более весомую позицию, поскольку появилась на отечественном рынке значительно раньше и уже успела завоевать определенную популярность.


Conexant CX23416 - Качественный MPEG-1/2 энкодер с функцией аппаратного шумоподавления.

Именно Conexant CX23416 встречается сегодня на ТВ-тюнерах с аппаратным кодированием чаще других чипов, и, конечно же, на то есть свои причины. Как показали наши тесты, данный чип обладает очень качественным MPEG-2 сжатием, которое заметно превосходит программные разработки для сжатия в реальном времени. Кодировщик CX23416 обеспечивает отличные результаты при использовании, как постоянного (CBR), так и переменного (VBR) битрейта. При этом даже если используется относительно невысокий битрейт, видеоизображение не имеет ярко выраженных квадратов, что для программных кодировщиков возможно достичь лишь при двухпроходном сжатии.

Дополнительно CX23416 позволяет кодировать видео в MPEG-1 формат, а звук в формат MPEG-1 Layer II, который является стандартным для DVD-Video дисков, что обеспечивает необходимую совместимость. Также очень сильной стороной этого чипа является его качественный аппаратный фильтр шумоподавления, который можно использовать не только при записи, но и при обычном просмотре телеканалов и другого видео. Конечно же, CX23416 имеет гибкие настройки, что позволяет настраивать битрейт для видео и звука, разрешение видеопотока, записывать Stereo и Mono звук, а также изменять частоту его дискретизации. Однако необходимо помнить, что помимо аппаратных возможностей, реализованные опции и настройки должны иметь и программную поддержку, поэтому функциональность ТВ-тюнеров, использующих чипы аппаратного кодирования, зависит в конечном итоге и от программного обеспечения.

Как уже отмечалось выше, компания Conexant Systems, используя абсолютно все возможности CX23416, дополнительно выпустила интегрированное решение - CX23418, объединяющее в одном корпусе аппаратный кодировщик и 10-ти битный АЦП. Данный чип так же хорошо себя зарекомендовал в наших тестах и поэтому ТВ-тюнеры на его базе можно рекомендовать на тех же основаниях.

SAA6752HS/103 - Качественный MPEG-2 энкодер с функцией аппаратного шумоподавления.

Достаточно сильным конкурентом аппаратных кодировщиков Conexant Systems, является чип Philips SAA6752HS, позволяющий записывать видео в MPEG-2 формат, используя постоянный (CBR) и переменный (VBR) битрейт. Дополнительно чип реализует аппаратное сжатие звука в MPEG-1 Layer II, а иногда и в AC3 формат. Обратите внимание, что данный чип встречается на ТВ-тюнерах в двух модификациях: SAA6752HS/103 и SAA6752HS/104, отличие которых заключается в дополнительном аппаратном AC3 кодировщике звука у первого варианта. В остальном эти модификации чипов по функциям идентичны. Качество их аппаратного сжатия видео и звука так же заслуживает уважения.

Как и кодировщики CX23416/CX23418, чип от Philips дополнительно имеет аппаратный фильтр шумоподавления, правда в данном случае он может использоваться лишь при записи. Связано это с реализацией чипа. Дело в том, что SAA6752HS при аппаратной записи формирует отдельный поток данных, который никак не связан с потоком, формируемым для вывода на просмотр. Для пользователей это может быть не совсем удобно, поскольку посмотреть результат работы аппаратного фильтра шумоподавления можно лишь в готовой записи.

Редко, но все же можно встретить в магазинах ТВ-тюнеры, оборудованные и другими аппаратными кодировщиками. Причем в отдельных случаях они также могут иметь хорошее качество кодирования. Но в любом случае к их покупке стоит подходить более осторожно, обязательно почитав предварительно обзоры и отзывы пользователей.

Заключение.

Целью данной статьи не ставилась задача рекомендаций к покупке конкретных моделей ТВ-тюнеров, но благодаря предложенной информации вы сможете более грамотно общаться с продавцами компьютерных магазинов и не дадите навешать себе лапшу на уши. Помните, что, покупка устройства, которое посоветовал продавец или которое оказалось в наличии - это не всегда хорошо и оптимально. Как и любую другую электронику, выбирая ТВ-тюнер необходимо руководствоваться в первую очередь своими потребностями, которые вполне можно сформировать еще до похода в магазин.
