Корабли береговой охраны новой архитектуры




Береговая охрана США проводит конкурс по программе Offshore Patrol Cutter (OPC). Программа предусматривает принятие на вооружение береговой охраны кораблей следующего поколения, которые дополнят нынешний и будущий флоты береговой охраны и расширят её оперативные возможности. Корабли будут обладать увеличенной дальностью и автономностью, более мощным вооружением, большей вертолетной площадкой, а также улучшенными управлением, связью, компьютерами, оборудованием разведки, наблюдения и рекогносцировки. На кораблях OPC будет размещены летательные аппараты и малые катера, способные действовать в любую погоду.

Необходимость программы OPC возникла в связи с моральным и техническим старением флота 210-футовых и 270-футовых патрульных кораблей "средней" дальности (Medium Endurance Cutter - WMEC), находящимися в строю с 1960-х и 1980-х годов соответственно, которые также становятся все более дорогими в обслуживании и эксплуатации. В настоящее время проект OPC находится в фазе "анализа и выбора".


Одной из компаний предложившей своё решение по программе Offshore Patrol Cutter стала американская судостроительная компания Vigor Industrial, являющаяся ведущим предприятием судостроения, судоремонта и других промышленных услуг в районе Тихоокеанского северо-запада США и Аляски. Компания строит паромы, баржи и буксиры, выполняет ремонт авианосцев ВМС США и ледоколов береговой охраны США, а также модернизирует рыболовные и грузовые суда и катера. На верфях компании трудятся более 2000 человек.

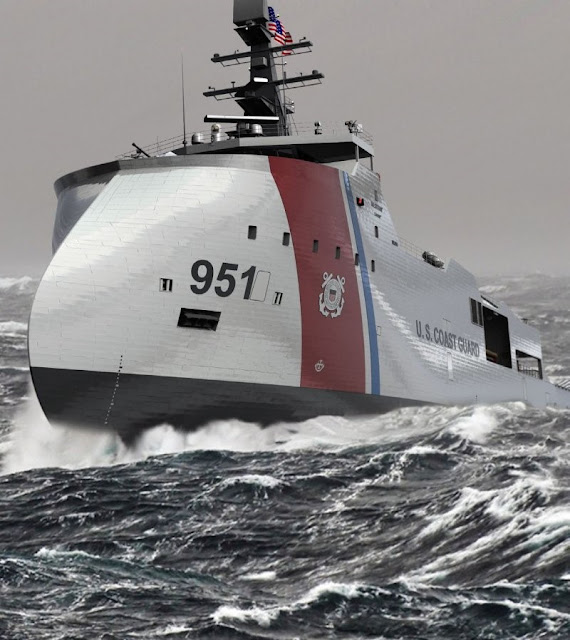

Компания Vigor Industrial представила инновационный проект корабля береговой охраны Vigor OPV, отличительной особенностью которого является использование в архитектуре корпуса носа X-BOW разработки норвежской компании Ulstein. Ulstein Group является семейным предприятием, уже в течение 100 лет занимающимся проектировании судов.

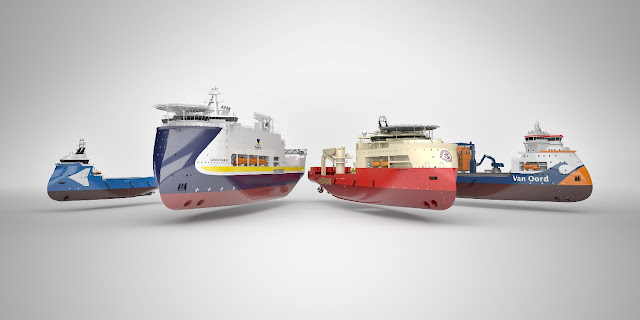

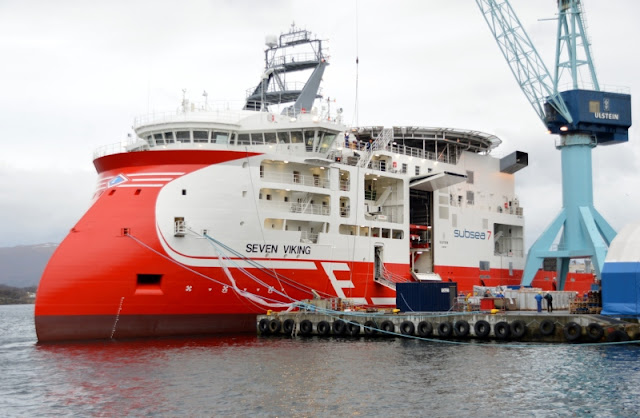

Уникальная и экологически благоприятная конструкция корпуса X-BOW обеспечивает значительно более высокие скорости корабля при неблагоприятных погодных условиях, а также обеспечивает более экономичный расход топлива (7-16% в зависимости от скорости хода и погодных условий). Форма носа обеспечивает мягкий вход в волну, тем самым снижая потерю скорости, вертикальные и бортовые ускорения, а также устраняя динамические удары и вибрацию, связанные с обычными обводами носа. Первое судно с X-BOW было построено в 2006-м году (Bourbon Orca), с тех пор моря и океаны бороздят более 40-а судов с носом конструкции X-BOW.

Преимущества конструкции X-BOW:
- Повышенная крейсерская скорость на спокойной воде из-за низких углов входа и увеличенной длины по ватерлинии
- Отсутствие носового бульба улучшающее безопасность при буксировании и швартовке
- Меньшие вертикальные и бортовые ускорения
- Снижение шума и вибрации носовой части из-за мягкого входа в волны
- Меньше брызг
- Незначительно попадание "зеленой воды" (агрессивной морской воды) на палубу и мост
- Рабочая палуба и палубное оборудование лучше защищены благодаря большей ширине корпуса
- Повышенная крейсерская скорость при неблагоприятных погодных условиях, что приводит к снижению потребления энергии и/ или высокой эффективности использования топлива на волнении

Конструкция X-BOW запатентована в Норвегии, России, Сингапуре, Украине, США и Вьетнаме. Патент находится на рассмотрении в Бразилии, Китае, Европе, Гонконге и Индии.


На фотографии выше продемонстрировано сравнительное тестирование моделей морских судов с корпусом X-BOW и эквивалентных морских судов с обычным бульбом .Высота волны составляет 2.8 метра, с периодом волны в 10.5 секунды и скорости 15 узлов.

Расход топлива при скорости 18 узлов.

Потеря хода при высоте волны в 2.5 метров в течении 74% времени. Конструкция X-BOW обеспечивает среднее улучшение на 19% в потере хода при высоте волны 2.5-10.0 метров.


Компания Vigor Industrial утверждает, что улучшенная мореходность VIGOR OPC повышает эффективность морских операций за счет повышения устойчивой скорости, расширяет зону действия катеров и вертолетов, обеспечивает большую дальность плавания и снижает утомляемость экипажа. Улучшения мореходности запатентованной Ulstein формы носа X-Bow были подтверждены через обширные модельные испытания и на сорока реальных морских судах. К примеру, крейсерская скорость выше в умеренных и тяжелых погодных условиях на 19 % по сравнению с кораблями с обычными бульбообразными носами, а это означает, что VIGOR OPC сможет быстрее прибыть в задданый район и дольше там остаться благодаря меньшему расходу топлива.
Уменьшение крена при 16-ти метровой ширине корабля повышает работоспособность экипажа, обеспечивает большую устойчивую вертолетную площадку и просторные машинные отсеки. Большой ангар вмещает вертолет H-65 со сложенными лопастями и перспективные БПЛА. Крытый ангар катеров обеспечивает круглосуточное всепогодное техническое обслуживание. Шлюпбалки и палубное оборудование защищено от непогоды, что, кроме прочего, снижает необходимость технического обслуживания.
Корабль должен быть вооружен 57-мм универсальной автоматической артиллерийской установкой BAE Systems Mk 110, также нести вертолет или другой летательный аппарат. Дальность плавания составит до 9000 миль, а автономность - 45 суток.

К дополнительным преимуществам конструкции можно отнести простую кривизну корпуса, снижающую стоимость изготовления. Длина корабля составляет около 100 метров, а это сводит к минимуму необходимость усовершенствования береговой инфраструктуры. Увеличенный внутренний объем упрощает конструкцию корабля и облегчает техническое обслуживание. Все жилые помещения расположены выше главной палубы, и компания обещает "тихие и удобные жилые помещения".

Следует упомянуть, что корабль создается за счет обновления судна коммерческого дизайна с целью удовлетворения технических требований береговой охраны, что является доступной альтернативой обычным корветам или фрегатам и ведет к снижению эксплуатационных расходов и снижению стоимости жизненного цикла.

Компания особо подчеркивает снижение стоимости строительства и эксплуатации корабля за счет переделки судна коммерческого дизайна, простой кривизны корпуса для простоты изготовления, максимального предварительного оснащения структурных секций, модульности подсистем оборудования, стратегического сотрудничества с ключевыми поставщиками и, наконец, "особой эффективности" верфи Tier 2.
